Colonnes palière et cabine

PRODUITS
Colonnes palière (Fil à fil) et cabine (Fil à fil ou Can Bus)

COLONNE PALIÈRE FIL À FIL ET COLONNE CABINE CAN BUS
Chantiers neufs ou modernisation complète ou parcielle

NOUVELLE INSTALLATION DE GAINE COMPLÈTE PRÉ-ASSEMBLÉE (COLONNE CABINE ET PALIÈRE) OU INSTALLATION PARCIELLE (COLONNE CABINE, MAINTIENT DE LA COLONNE ET CÂBLAGE PALIER EXISTANT AVEC LUMINEUX EN 24Vdc)

Installation électrique colonne palière:

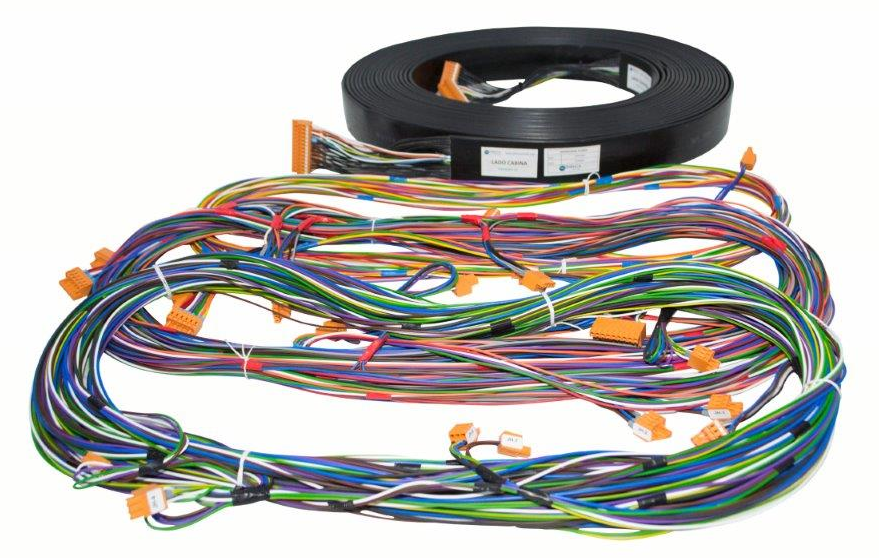

  • Jeu de câbles avec connecteurs entièrement branchables pour séries, boutons et afficheurs (Colonne sans connecteurs en option).
  • Boîtier fosse avec stop, prise de courant et sélecteur.
  • Boîtier avec bouton pour appel téléphonique.
  • Goulotte pleine 80x40mm pour la salle des machines.
  • Goulotte ranurée 60x40mm pour gaine (Goulotte pleine en option).
  • Accessoires de fixation pour goulotte et supports.
  • Brides et vis nécessaires pour l'installation.
Installation électrique colonne cabine:
  • Boîte d'inspection avec alarme et éclairage de secours cablée pour tous les éléments de commande installés dans la cabine. Modèle selon les caractéristiques de l'installation (EN81:1/2 ou EN81: 20/50)
  • Commande avec boîtier d'inspection déplacé pour un plus grand confort de l'opérateur pendant l'installation et la maintenance. Fixation facile par aimant.
  • Kit de détecteurs pour le positionnement de la cabine au moyen d'aimants, avec seulement 2 détecteurs (bistables intégrées)
  • Fin de course type poulie avec patin.
  • Pendentifs plats avec connecteurs Weidmüller ou similaires en fonction des caractéristiques de l'installation (EN81:1/2 ou EN81:20/50) (deux fils blindés pour la communication CAN BUS).
  • Jeu de supports pour cablage, capteurs et actionneurs.
  • Accessoires de fixation.

COLONNE PALIÈRE ET CABINE FIL À FIL
Pour modernisation parcielle exclusivement

DEMI-INSTALLATION OU ARMOIRE UNIQUEMENT *

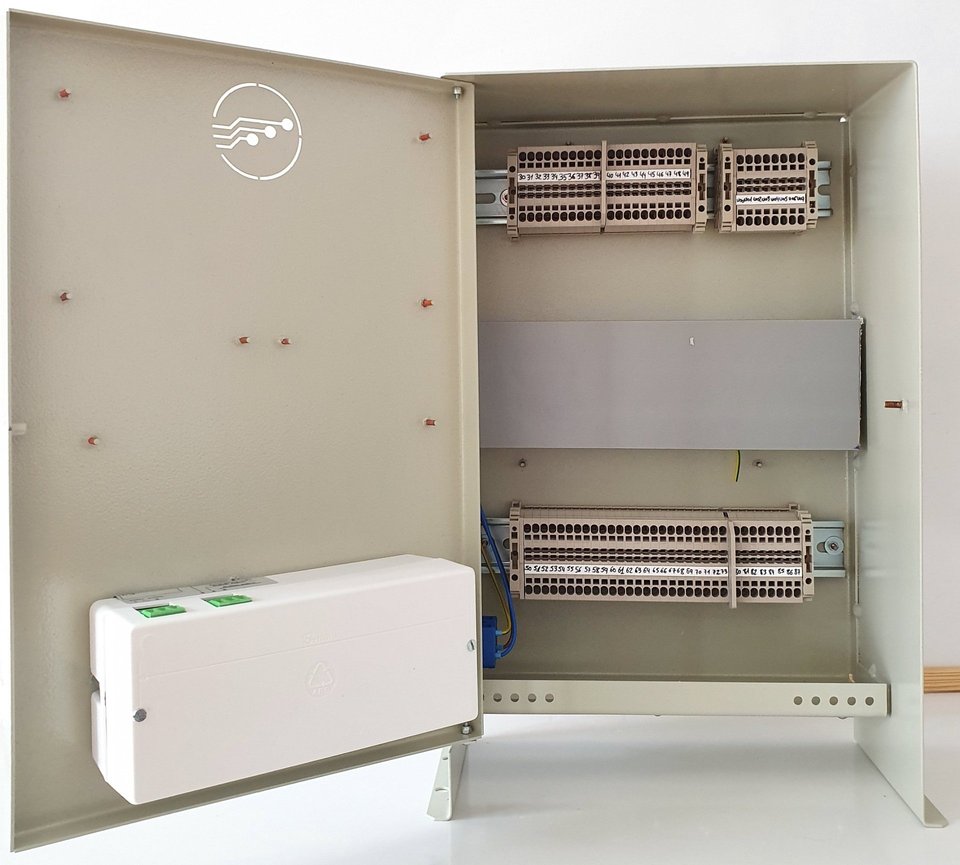

  • Boîte d'inspection avec alarme et éclairage de secours 12Vdc (câblage à la charge du client).
  • Bornes de connexion Weidmüller ou similaire pour toutes les connexions
  • Plaque d'interconnection FIL à FIL facilitant le cablage (en option, vérifiez la disponibilité).
  • Boîtier de commande d'inspection déplacé pour un plus grand confort de l'opérateur de montage et maintenance. Fixation facile par aimant.
  • Pendentif plat 28 / 12 / 8 fils avec connecteurs Weidmüller ou similaires (en fonction des caractéristiques de l'installation) (en option).
  • Kit de détecteurs pour le positionnement de la cabine au moyen d'aimants, avec seulement 2 détecteurs (bistables intégrées)
  • Câble de puissance armoire-moteur (en option).
  • Câble DTU et DTU (en option).
  * Prévoir fourniture du kit de positionnement avec aimants et câble de puissance et pendentifs en option
