Ascenseurs, monte-malades et monte-voitures

ARMOIRES DE MANOEUVRES
Pour ascenseurs, monte-malades et monte-voitures

PRESTATIONS ET CARACTÉRISTIQUES PRINCIPALES :

  • Manœuvre bitension : 230 Vac/400 Vac.
  • Gestion jusqu'à 32 arrêts.
  • Simplex à quadruplex.
  • Série de sécurité et contacteurs en 110Vac.
  • Afficheur commun négatif (en standard, commun positif en option).
  • Synthèse vocale optionnelle par l’intermédiaire de l’afficheur cabine.
  • Entrée pour photocellule, complet, surcharge, fermeture de porte, signal de pompier palier et cabine.
  • Communication CAN BUS ou fil à fil en cabine.
  • Communication fil-à-fil colonne palière.
  • Collective descente, complète ou à blocage.
  • Simple et double accès (simultané / alterné / sélectif, pour les manœuvres avec CAN-BUS cabine).
  • Temporisation éclaire cabine de série (configurable en minutes et en secondes).
  • Horloge en temps réel.
  • Interprétation visuelle des signaux d'entrée et de sortie de l’armoire par l’intermédiaire de Leds sur la plaque de commande de manœuvre.
  • Sortie pour afficheur programmable en binaire gray ou 1 pôle par étage.
  • Sortie pour porte automatique monophasée et 3VF.
  • OP3 pour la gestion de portes triphasées.
  • Sortie pour les boutons commun positif avec lumineux en 24Vdc.
  • Sortie pour signalisation de porte ouverte, en marche, montée, descente en 24Vdc
  • Blocage pour temps de course excessif en vitesse lente et rapide.
  • Transformateur multi tension pour l’alimentation du frein ou de came. Sorties : 50 / 60 / 80 / 110 / 125 / 190 / 210V.

PARAMÉTRAGE ET VISUALISATION:

  • Console de programmation et afficheur intégrés dans la carte mère de l’armoire de commande.
  • Réglage simple et intuitif des paramètres : temps, configurations, fonctions, etc.
  • Menu multilingue en EN, FR, ES, IT.
  • Code d'accès à 9 chiffres.
  • Registre des appels configurable.
  • Réglage par menu du temps de priorité en cabine.
  • Une seule plaque de base pour tous les types d’ascenseurs, optimisant ainsi le nombre de pièces de rechange.
  • Enregistrement des 32 dernières erreurs. Visualisation via écran LCD intégré dans la carte de contrôle et indiquant : code d'anomalie, description, date, heure.
  • 7 sorties entièrement programmables et interchangeables si nécessaire.
SÉLECTION EN GAINE (POSICIONNEMENT):
  • Magnétique (doigts magnétiques avec bistables intégrés).
  • Sélection optique (en option).
  • Sélection avec codeur absolu (en option).

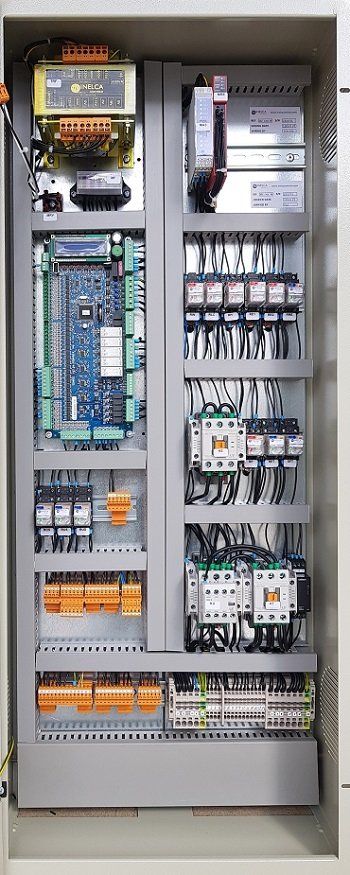

ARMOIRE DE MANOEUVRE AVEC SALLE DES MACHINES
HYDRAULIQUE DEMARRAGE DIRECT

CARACTÉRISTIQUES TECHNIQUES ADDITIONNELLES :
  • Isonivelage porte ouverte par l’intermédiaire d’un module d’isonivelage.
  • Secours automatique en vitesse rapide en cas de défaillance de réseau électrique avec ouverture des portes à l’arrivée à l’étage.
  • Contrôle des vannes selon la norme EN81-1 A:3.
  • Armoire standard RAL 7032 de dimensions Hauteur x Largeur x Profondeur: 1000x400x180mm.
  • Goulotte pleine large inférieure pour une colocation optimum du câblage.
  • Système exclusif de montage des armoires :
  • Facilité de montage, colocation par une seule personne.
  • Equerre de fixation permettant d’accrocher et fixer la plaque avec l’ensemble des composants au mur.
  • Cadre avec porte amovible.

Consulter pour de plus amples informations.

ARMOIRE DE MANOEUVRE AVEC SALLE DES MACHINES
HYDRAULIQUE DEMARRAGE ETOILE TRIANGLE

CARACTÉRISTIQUES TECHNIQUES ADDITIONNELLES :
  • Isonivelage porte ouverte par l’intermédiaire d’un module d’isonivelage.
  • Secours automatique en vitesse rapide en cas de défaillance de réseau électrique avec ouverture des portes à l’arrivée à l’étage.
  • Contrôle des vannes selon la norme EN81-1 A:3.
  • Armoire standard RAL 7032 de dimensions Hauteur x Largeur x Profondeur: 1000x400x180mm.
  • Goulotte pleine large inférieure pour une colocation optimum du câblage.
  • Système exclusif de montage des armoires :
  • Facilité de montage, colocation par une seule personne.
  • Equerre de fixation permettant d’accrocher et fixer la plaque avec l’ensemble des composants au mur.
  • Cadre avec porte amovible.
  • Variateur de fréquence optionnel.

Consulter pour de plus amples informations.

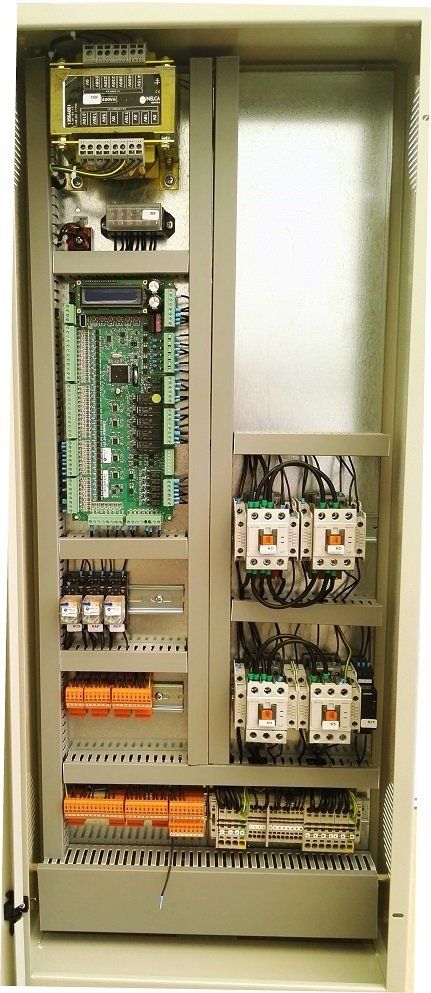

ARMOIRE DE MANOEUVRE AVEC SALLE DES MACHINES
POUR MOTO-REDUCTEUR 1 ET 2 VITESSES

CARACTÉRISTIQUES TECHNIQUES ADDITIONNELLES :
  • Protection thermique pour moteurs anciens (en option).
  • Armoire standard RAL 7032 de dimensions Hauteur x Largeur x Profondeur: 1000x400x180mm.
  • Goulotte pleine large inférieure pour une colocation optimum du câblage.
  • Système exclusif de montage des armoires :
  • Facilité de montage, colocation par une seule personne.
  • Equerre de fixation permettant d’accrocher et fixer la plaque avec l’ensemble des composants au mur.
  • Cadre avec porte amovible.

Consulter pour de plus amples informations.

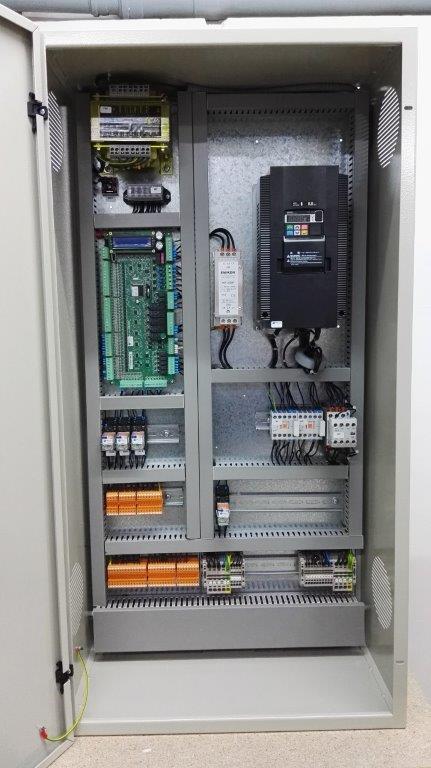

ARMOIRE DE MANOEUVRE AVEC SALLE DES MACHINES
POUR MOTO-REDUCTEUR VVVF BOUCLE OUVERTE

CARACTÉRISTIQUES TECHNIQUES ADDITIONNELLES :
  • Boucle ouverte : modèle de variateur OMRON par défaut, 230/400 V en fonction de la tension du réseau (Variarteur KEB ou Zielh Abegg option-nels).
  • Boucle fermée : modèle de variateur par défaut avec carte codeur KEB, 230 / 400V en fonction de la tension du réseau (en option Zielh Abegg).
  • Programmation du variateur en fonction des caractéristiques du moteur.
  • Secours manuel ou automatique par décompensation en cas de défail-lance de l'alimentation électrique avec ouverture des portes à l’étage.
  • Contrôle de freins norme EN81-1 A:3. (en option).
  • Armoire standard RAL 7032 de dimensions Hauteur x Largeur x Profon-deur: 1000x500x300mm.
  • Goulotte pleine large inférieure pour une colocation optimum du câblage.
  • Système exclusif de montage des armoires :
  • Facilité de montage, colocation par une seule personne.
  • Equerre de fixation permettant d’accrocher et fixer la plaque avec l’ensemble des composants au mur.
  • Cadre avec porte amovible.

Consulter pour de plus amples informations.

ARMOIRE DE MANOEUVRE AVEC SALLE DES MACHINES
POUR MOTEUR GEARLESS

CARACTÉRISTIQUES TECHNIQUES ADDITIONNELLES :
  • Modèle de variateur KEB par défaut (Zielh Abegg optionnel), 230/400 V en fonction de la tension du réseau
  • Programmation du variateur en fonction des caractéristiques du moteur.
  • Secours manuel ou automatique par décompensation en cas de défail-lance de l'alimentation électrique avec ouverture des portes à l’étage.
  • Contrôle de freins norme EN81-1 A:3. (en option).
  • Armoire standard RAL 7032 de dimensions Hauteur x Largeur x Profon-deur: 1000x500x300mm.
  • Goulotte pleine large inférieure pour une colocation optimum du câblage.
  • Système exclusif de montage des armoires :
  • Facilité de montage, colocation par une seule personne.
  • Equerre de fixation permettant d’accrocher et fixer la plaque avec l’ensemble des composants au mur.
  • Cadre avec porte amovible.

Consulter pour de plus amples informations.

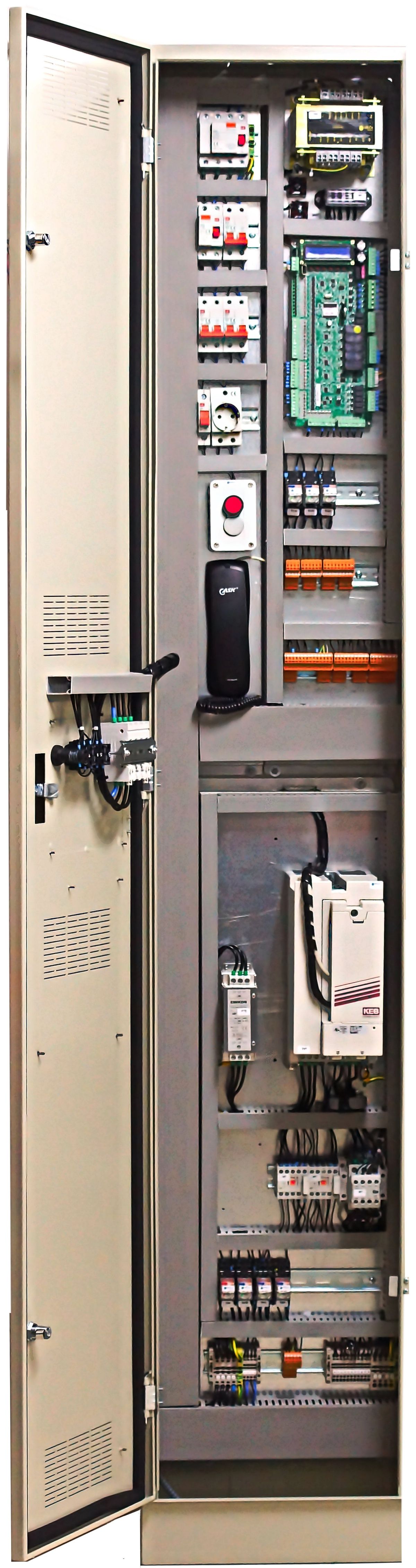

ARMOIRE DE MANOEUVRE SANS SALLE DES MACHINES
POUR MOTEUR GEARLESS

CARACTÉRISTIQUES TECHNIQUES ADDITIONNELLES :
  • Modèle de variateur KEB par défaut (Zielh Abegg optionnel), 230/400 V en fonction de la tension du réseau
  • Eclairage Led de courtoisie de 3m qui illumine l'ensemble de l’armoire (en Option).
  • Protections basse tension inclues.
  • Programmation du variateur en fonction des caractéristiques du moteur.
  • Secours manuel ou automatique par décompensation en cas de défail-lance de l'alimentation électrique avec ouverture des portes à l’étage.
  • Contrôle de freins norme EN81-1 A:3. (en option).
  • Armoire standard RAL 7032 de dimensions Hauteur x Largeur x Profon-deur : 2190x400x250mm (Par défaut accolé à la porte du dernier étage su-périeur, Armoire INOX optionnelle).
  • Goulotte pleine large inférieure et latérale pour une colocation optimum du câblage.
  • OPTION: armoire étroite RAL 7032 de dimensions Hauteur x Largeur x Profondeur : 2190x220x150/210mm (fixée par défaut à la porte supérieure, ar-moire INOX en option) avec armoire de puissance en gaine de dimensions 1000x300x300mm RAL 7032.

Consulter pour de plus amples informations.
