Unifamiliar e empilhadeira

QUADROS DE MANOBRAS
Para casas unifamiliares e monta-cargas

Elevadores unifamiliares (Homelift), monta-cargas, monta-pratos e elevadores que respondem aos regulamentos de máquinas.

DESEMPENHO E CARACTERÍSTICAS PRINCIPAIS :

Manobra de bitensão: 230 Vac / 400 Vac.
Simplex.
Universal com porta de cabina até 8 paradas.
Selectiva descida até 4 paradas.
Universal Homem-morto (sem porta de cabina) até 4 paradas.
Séries de segurança e contactores silenciosos a 24 Vac. Display Comum positivo.
Comunicação Fio a Fio completa.
Acesso duplo ALTERNO OU SIMULTÂNEO (NÃO SELECTIVO).
Saída para porta automática monofásica e 3VF.
OP3 para gestão de portas trifásicas.
Temporização de luz da cabina (configurável em minutos e segundos).
Registo de chamadas configurável (em descida selectiva).
Síntese de fala opcional por meio do display na cabina. Entrada para fotocélula, completo, excesso de carga, botão fecho de portas.
Gestão de paradas curtas (mínimo necessário entre andares de 400mm).
Interpretação visual dos sinais de entrada e saída do quadro por meio de LEDs no painel de controlo de manobra.
Saída para display programável em binário gray ou 1 polo por andar.
Saída para botões comum negativo com luminosos a 24Vdc.
Saída para sinalização de porta aberta, funciona, sobe e desce a 24Vdc.
Bloqueio por tempo decorrido excessivo em rápida e lenta.
Sem transformador, funcionamento em 24V.

PARAMETRIZAÇÃO E VISUALIZAÇÃO:

Consola de programação e display incorporados no painel de controlo do armário.
Configuração simples e intuitiva de parâmetros: horários, configurações, funções, etc.
Menu multilíngue em EN, FR, ES, IT.
Código de accesso de 9 dígitos.
Registo de chamadas configurável.
Regulação por Menu de tempo de prioridade na cabina.
Uma placa base única para todos os tipos de Homelifts, o que permite reduzir o número de peças de reposição.
Registo de 32 últimas avarias. Sinalização via display LCD integrado no painel de controlo e indicação do código de falha, descrição, data, hora.
5 saídas totalmente programáveis e intercambiáveis, se necessário.
SELECÇÃO DE ESPAÇO (POSICIONAMENTO):
Magnética (biestáveis incorporados nos dedos magnéticos).
Regulação por menu de tempo de prioridade na cabina.
Uma placa base única para todos os tipos de Homelift que permite reduzir o número de peças de reposição.
Registo de 32 últimas falhas. Sinalização via display LCD integrado no painel de controlo e indicação do código de falha, descrição.
5 saídas totalmente programáveis e intercambiáveis, se necessário.

QUADROS DE MANOBRA OLEODINÂMICOS.

Placa preparada para ir no armário com central.
Dimensões: Largura 578mm x Altura 421mm. Armário-tampa galvanizado OPCIONAL. Dimensões: Largura 607mm x Altura 426mm x Profundidade 148mm.
Válvulas em 24Vdc. Não é necessária válvula de emergência.
Recuperação automática em velocidade rápida em caso de falhas de fornecimento eléctrico.
Abertura opcional da porta via UPS para operador de portas (não incluído).

COM QUARTO DE MÁQUINA
REDUCTOR VVVF Laço aberto Variador Omron

  • Armário epóxi Ral 7032 Dimensões: Largura 600mm x Altura 600mm x Profundidade 200mm.
  • Variador Omron Laço aberto.
  • Programação do variador de acordo com as características do motor.
  • Recuperação automática por descompensação por meio de controlo de freio em caso de falhas de fornecimento eléctrico. Abertura de porta opcional por meio de UPS para operador de portas (não incluído).

COM QUARTO DE MÁQUINA

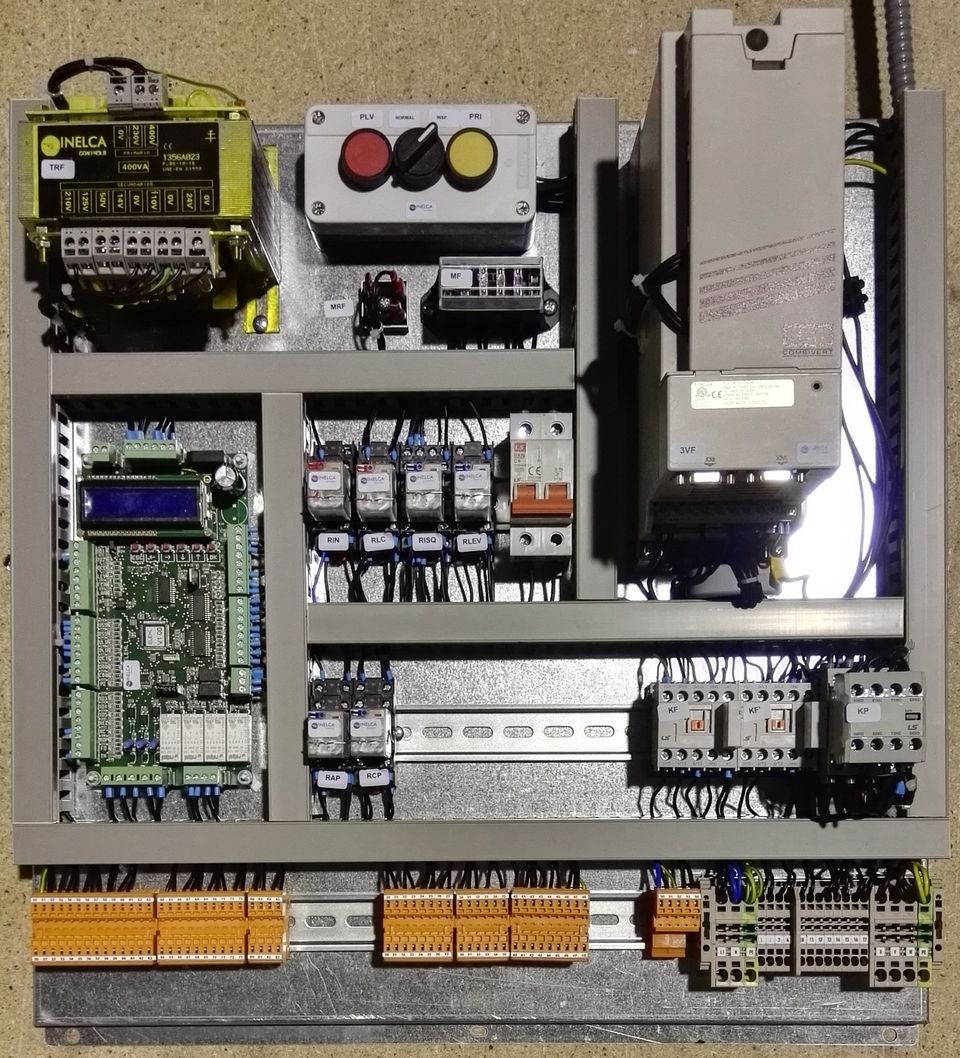

Gearless VVVF Laço fechado Variador KEB

Armario epóxi Ral 7032 Dimensões: Largura 600mm x Altura 600mm x Profundidade 200mm.
Variador Modelo Keb ou LS com placa de codificação.
Programação do variador de acordo com as características do motor.
Recuperação automática por descompensação por meio de controlo de freio em caso de falhas de fornecimento eléctrico. Abertura de porta opcional por meio de UPS para operador de portas (não incluído).

QUADROS DE MANOBRA SEM QUARTO DE MÁQUINA
Reductor VVVF Laço aberto Variador Omron

Armário padrão RAL 7032 com dimensões Altura x Largura x Profundidade: 2190x220x210mm (Por defeito pegado à porta superior, Armário INOX Opcional).
  • Protecções de baixa tensão incluídas.
  • Variador Omron Laço aberto.
  • Programação do variador de acordo com as características do motor.
  • Recuperação automática por descompensação por meio de controlo de freio em caso de falhas de fornecimento eléctrico. Abertura de porta opcional por meio de UPS para operador de portas (não incluído).

QUADROS DE MANOBRA SEM QUARTO DE MÁQUINA
Gearless VVVF Laço Fechado Variador KEB

Armário padrão RAL 7032 com dimensões Altura x Largura x Profundidade: 2190x220x210mm (Por defeito pegado à porta superior, armário INOX opcional).
Protecções de baixa tensão incluídas.
Variador Modelo Keb ou LS com placa codificadora, 230 / 400V, dependendo da tensão da rede. Programação do variador de acordo com as características do motor.
Recuperação automática por descompensação por meio de controlo de freio em caso de falhas de fornecimento eléctrico.
Abertura de porta opcional por meio de UPS para operador de portas (não incluído).
