Elevadores, macas e carros

QUADROS DE MANOBRA
Para elevadores macas e carros

DESEMPENHO E CARACTERÍSTICAS PRINCIPAIS:

Manobra bitensão: 230 Vac / 400 Vac.
Até 32 paradas.
Simplex a quadriplex.
Séries de segurança e contactores a 110 Vac.
Display comum negativo (standard, comum positivo opcional).
Síntese de voz opcional através de display em cabina.
Entrada para fotocélula, completo, excesso de carga, botão de fecho de portas e sinal de bombeiros externo e cabina.
Comunicação CAN bus ou Fio a Fio na cabina.
Comunicação Fio a Fio.
Selectiva Subida-Descida / Selectiva Descida / Universal.
Embarque simples e duplo (simultâneo / alternado / selectivo, para manobras com CANBUS na cabina).
Temporização de luz da cabina de série (configurável em minutos e segundos).
Relógio em tempo real.
Interpretação visual dos sinais de entrada e saída ao quadro por meio de LEDs na placa de controlo do painel.
Saída para display programável em binário gray ou 1 polo por andar. Saída para porta automática monofásica e 3VF.
OP3 para gestão de portas trifásicas.
Saída para botões comum positivo com luminosos a 24Vdc.
Saída para sinalização de porta aberta, funciona, sobe e desce a 24Vdc.
Bloqueio por excessivo tempo decorrido em rápida e lenta.
Transformador multi-voltagem para alimentação de freio e leva multi-tensão.
Saídas: 50/60/80/110/125/190 / 210V.

PARAMETRIZAÇÃO E VISUALIZAÇÃO:

Consola de programação e display incorporados no painel de controlo do ármario. Configuração simples e intuitiva de parâmetros: tempos, configurações, funções, etc. Menu de vários idiomas em EN, FR, ES, IT.
Código de acesso de 9 dígitos.
Registo de chamadas configurável.
Regulação por menu de tempo de prioridade na cabina.
Uma única placa base para todos os tipos de elevadores, que permite reduzir o número de peças de reposição.
Registo de 32 últimas avarias. Sinalização via display LCD integrado em placa de controlo e indicação de: código da avaria, descrição, data, hora.
7 saídas totalmente programáveis e intercambiáveis, se necessário.
SELECÇÃO DE ESPAÇO (POSICIONAMENTO):
Magnética (biestáveis incorporados nos dedos magnéticos). Selecção óptica (opcional).
Selecção com codificador absoluto em vazio (opcional).

COM QUARTO DE MÁQUINA

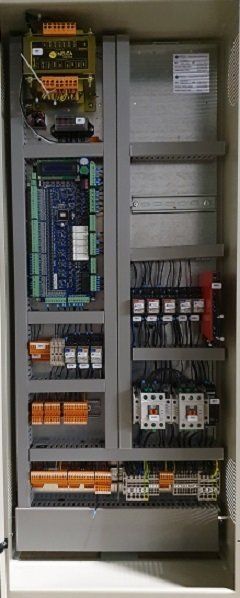

HIDRÁULICOS ARRANQUE DIRECTO

CARACTERÍSTICAS TÉCNICAS ADICIONAIS:
Re-nivelamento de portas abertas por meio de um módulo de re-nivelamento.
Recuperação automática em velocidade rápida em caso de falha de fornecimento de electricidade com abertura de portas ao chegar ao andar.
Controlo de válvulas norma EN81-1 A:3.
Armário padrão RAL 7032 com dimensões Altura x Largura x Profundidade: 1000x400x180mm.
Calha larga inferior para óptima colocação da cablagem.
Sistema exclusivo de colocação do armário:
Montagem por uma única pessoa.
Fácil fixação por meio de um suporte para pendurar e fixar o ferro na parede.
Moldura com porta desmontável.
Soft Stop opcional.
Soft Starter opcional (Central com válvula estrela triângulo).
Inversor de frequência opcional.

COM QUARTO DE MÁQUINA

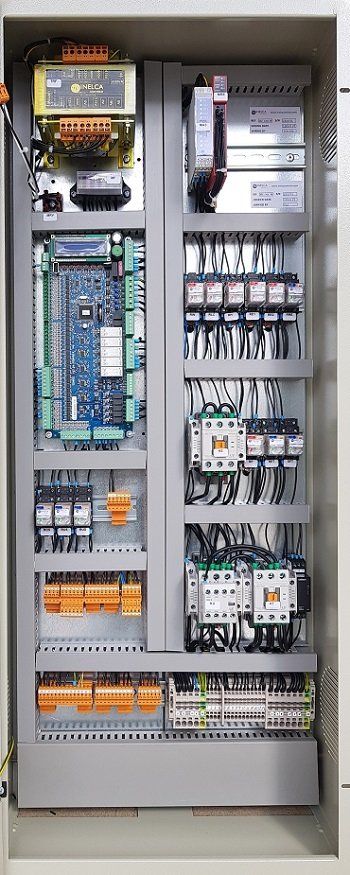

HIDRÁULICOS ARRANQUE ESTRELA TRIÂNGULO

CARACTERÍSTICAS TÉCNICAS ADICIONAIS:
• Re-nivelamento com porta aberta por meio de módulo de re-nivelamento.
• Recuperação automática em velocidade rápida em caso de falha de fornecimento de electricidade com abertura de portas ao chegar ao andar.
• Controlo do freio válvulas EN81-1 A:3.
• Armário padrão RAL 7032 com dimensões Altura x Largura x Profundidade: 1000x400x180mm.
• Calha larga inferior para a óptima colocação da cablagem.
• Sistema exclusivo de colocação do ármario:
• Montagem por uma única pessoa.
• Fácil fixação por meio de um suporte para pendurar e fixar o ferro na parede.
• Moldura com porta desmontável.
• Soft Stop opcional.
• Inversor de frequência opcional.

COM SALA DE MÁQUINA
MOTO-REDUCTOR 1 E 2 VELOCIDADES

CARACTERÍSTICAS TÉCNICAS ADICIONAIS:
Protecção térmica para motores antigos (opcional).
Armário padrão RAL 7032 com dimensões Altura x Largura x Profundidade: 1000x400x180mm.
Calha larga inferior para óptima colocação da cablagem.
Sistema exclusivo de colocação do armário:
Montagem por uma única pessoa.
Fácil fixação por meio de um suporte para pendurar e fixar o ferro na parede.
Moldura com porta desmontável.

COM QUARTO DE MÁQUINA

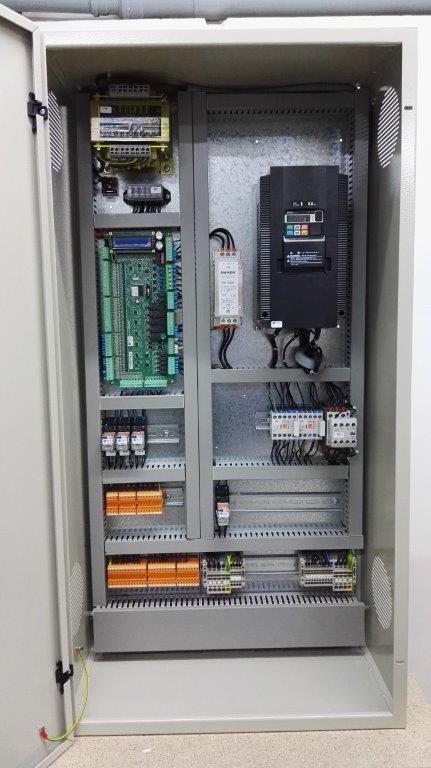

MOTO-REDUCTOR VVVF LAÇO ABERTO OU FECHADO

CARACTERÍSTICAS TÉCNICAS ADICIONAIS:
Malha aberta: Modelo de accionamento OMRON por defeito, 230 / 400V de acordo com a tensão da rede (Opcional KEB ou Zielh Abegg).
Malha fechada: Modelo de accionamento por defeito com placa codificadora KEB, 230 / 400V de acordo com a tensão da rede (Zielh Abegg opcional).
Programação do inversor de acordo com as características do motor.
Recuperação manual ou automática por descompensação em caso de falha de fornecimento de electricidade com abertura de portas ao chegar ao andar.
Controlo de freio EN81-1 A:3. (Opcional).
Armário padrão RAL 7032 com dimensões Altura x Largura x Profundidade: 1000x500x300mm.
Calha larga inferior para óptima colocação da cablagem.
Sistema exclusivo de colocação do armário:
Montagem por uma única pessoa.
Fácil fixação por meio de um suporte para pendurar e fixar o ferro na parede.
Moldura com porta desmontável.

COM QUARTO DE MÁQUINA
GEARLESS (VVVF LAÇO FECHADO)

CARACTERÍSTICAS TÉCNICAS ADICIONAIS:
Modelo de accionamento KEB ou Zielh Abegg 230 / 400V, dependendo da tensão da rede. Programação do inversor de acordo com as características do motor.
Recuperação manual ou automática por descompensação em caso de falha de fornecimento de electricidade com abertura de portas ao chegar ao andar.
Controlo do freio EN81-1 A:3. (Opcional).
Armário padrão RAL 7032 com dimensões Altura x Largura x Profundidade: 1000x500x300mm.
Calha larga inferior para óptima colocação da cablagem.
Sistema exclusivo de colocação do armário: montagem por uma única pessoa.
Fácil fixação por meio de um suporte para pendurar e fixar o ferro na parede.
Moldura com porta desmontável.

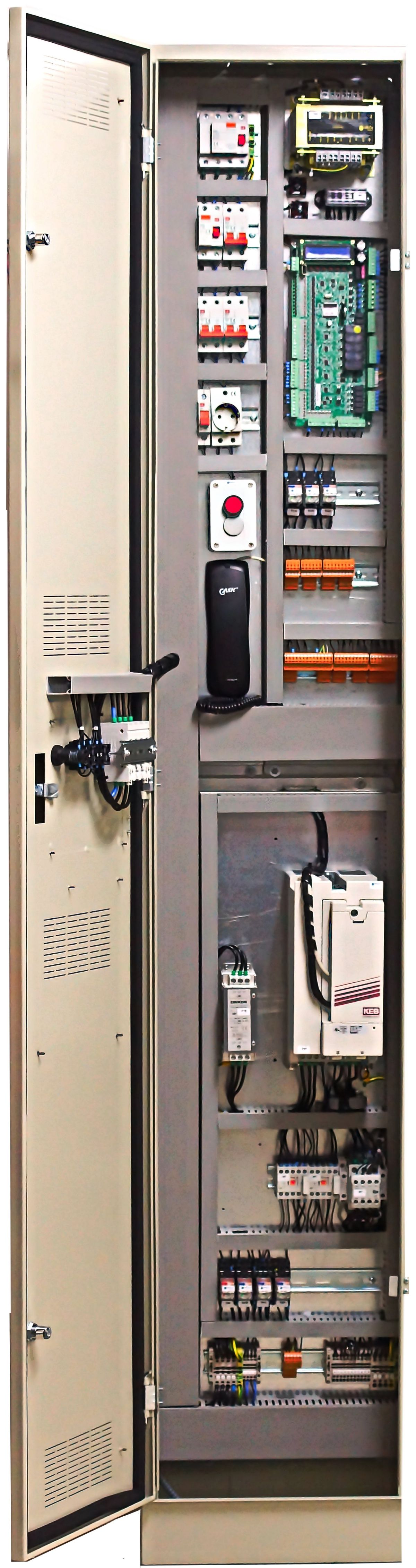

SEM QUARTO DE MÁQUINA
GEARLESS (VVVF LAÇO FECHADO)

CARACTERÍSTICAS TÉCNICAS ADICIONAIS:
  • Modelo de accionamento por defeito com placa codificadora KEB, 230/400V dependendo da tensão da rede (Opcional Zielh Abegg).
  • Luz de cortesia led de 3mts que ilumina todo o armário (Opcional).
  • Protecciones de baja tensión incluidas.
  • Programación del variador según características del motor.
  • Rescate manual o automático por descompensación ante fallos del suministro eléctrico con apertura de puertas al llegar a planta.
  • Control de freno norma EN81-1 A:3.(Opcional).
  • Armario estándar RAL 7032 con dimensiones Alto x Ancho Profundo: 2190x400x250mm (Por defecto pegado a puerta superior, Armario INOX Opcional).
  • Canaleta ancha lateral e inferior para óptima colocación de cableado.
  • OPCIONAL: Armario estrecho RAL 7032 con dimensiones Alto x Ancho Profundo: 2190x220x210/150mm con armario de potencia en hueco 1000x300x300mm (Por defecto pegado a puerta superior, Armario INOX Opcional).
