CUADROS DE MANIOBRAPara ascensores, monta-camillas y monta-coches
PRESTACIONES Y CARACTERÍSTICAS PRINCIPALES:
- Maniobra bitensión: 230 Vac / 400 Vac.
- Hasta 32 paradas.
- Simplex a cuádruplex.
- Series de seguridad y contactores a 110 Vac.
- Display Común negativo (en estándar, Común positivo op-cional).
- Síntesis de voz opcional mediante display en cabina.
- Entrada para fotocélula, completo, exceso de carga, pulsa-dor cierre puertas y señal de bomberos en exterior y cabi-na.
- Comunicación CAN bus o Hilo a Hilo en Cabina.
- Comunicación Hilo a Hilo en Rellano.
- Selectiva Subida-Bajada / Selectiva Bajada / Universal.
- Simple y doble embarque (simultáneo / alternado / selectivo, para maniobras con CANBUS en cabina).
- Temporización de luz de cabina de serie (configurable en minutos y segundos).
- Reloj en tiempo real.
- Interpretación visual de las señales de entrada y de salida al cuadro mediante leds en la placa de control de maniobra.
- Salida para display programable en binario gray o 1 polo por planta.
- Salida para puerta automática monofásica y 3VF.
- OP3 para gestión de puertas trifásicas.
- Salida para pulsadores común positivo con luminosos a 24Vdc.
- Salida para señalización puerta abierta, funciona, sube y baja a 24Vdc.
- Bloqueo por excesivo tiempo de recorrido en rápida y en lenta.
- Transformador multi-tensión, para alimentación de freno y leva multi tensión. Salidas: 50 / 60 / 80 / 110 / 125 / 190 / 210V.
PARAMETRIZACIÓN Y VIZUALIZACION:
- Consola de programación y display incorporados en tarjeta de control del armario.
- Ajuste sencillo e intuitivo de parámetros: tiempos, configuraciones, funciones, etc.
- Menú multi idiomas en EN, FR, ES, IT.
- Código de acceso de 9 cifras.
- Registro de llamadas configurable.
- Regulación por Menú de tiempo de prioridad en cabina.
- Una única placa base para todos los tipos de ascensores lo que permite reducir el número de recambios.
- Registro de 32 ultimas averías. Señalización mediante display LCD integrado en placa de control e indicando: código del fallo, descripción, fecha, hora.
- 7 salidas totalmente programables e intercambiables si fuera necesario.
SELECCIÓN DE HUECO (POSICIONAMIENTO):
- Magnética (biestables incorporados en los dedos magnéticos).
- Selección óptica (Opcional).
- Selección con encóder absoluto en hueco (Opcional).

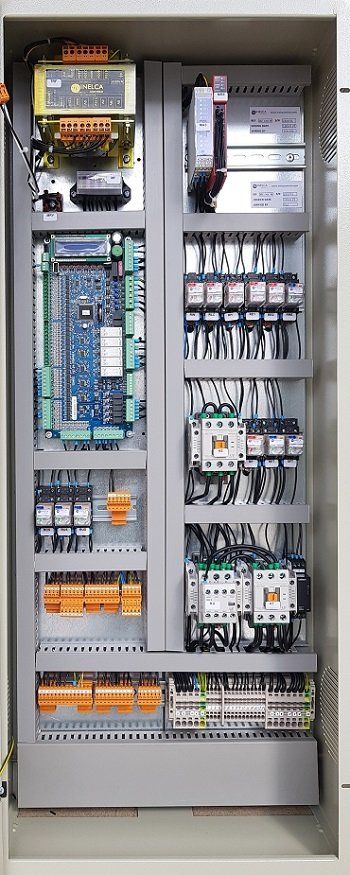

CON CUARTO DE MÁQUINA HIDRÁULICOS
ARRANQUE DIRECTO
CARACTERÍSTICAS TÉCNICAS ADICIONALES:
- Renivelación con puerta abierta mediante módulo de renivelación.
- Rescate automático en velocidad de rápida ante fallos del suministro eléctrico con apertura de puertas al llegar a planta.
- Control de válvulas norma EN81-1 A:3.
- Armario estándar RAL 7032 con dimensiones Alto x Ancho Profundo: 1000x400x180mm.
- Canaleta ancha inferior para óptima colocación de cableado.
- Sistema exclusivo de colocación del armario:
- Montaje por una sola persona.
- Fácil fijación mediante escuadra para colgar y fijar plancha a la pared.
- Marco con puerta desmontable.
- Soft Stop opcional.
- Soft Starter opcional (Central con válvula estrella triangulo).
- Variador de frecuencia opcional.

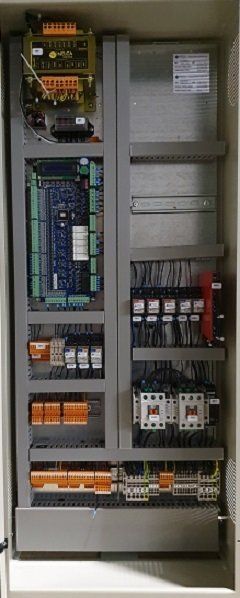

CON CUARTO DE MÁQUINA HIDRÁULICOS ARRANQUE ESTRELLA TRIÁNGULO
CARACTERÍSTICAS TÉCNICAS ADICIONALES:
• Renivelación con puerta abierta mediante módulo de renivelación.
• Rescate automático en velocidad de rápida ante fallos del suministro eléctrico con apertura de puertas al llegar a planta.
• Control de freno válvulas EN81-1 A:3.
• Armario estándar RAL 7032 con dimensiones Alto x Ancho Profundo: 1000x400x180mm.
• Canaleta ancha inferior para óptima colocación de cableado.
• Sistema exclusivo de colocación del armario:
• Montaje por una sola persona.
• Fácil fijación mediante escuadra para colgar y fijar plancha a la pared.
• Marco con puerta desmontable.
• Soft Stop opcional.
• Variador de frecuencia opcional.

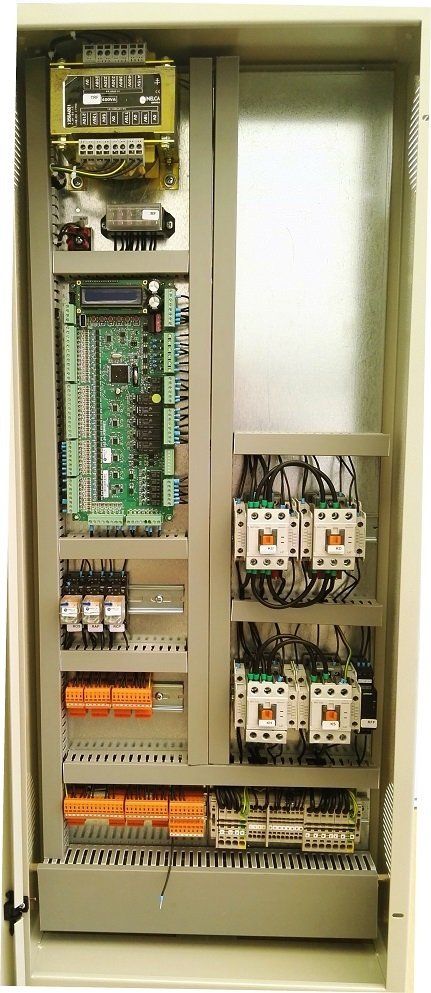

CON CUARTO DE MÁQUINA MOTO-REDUCTOR 1 Y 2 VELOCIDADES
CARACTERÍSTICAS TÉCNICAS ADICIONALES:
Protección térmica para motores antiguos (Opcional).
Armario estándar RAL 7032 con dimensiones Alto x Ancho Profundo:1000x400x180mm.
Canaleta ancha inferior para óptima colocación de cableado.
Sistema exclusivo de colocación del armario:
Montaje por una sola persona.
Fácil fijación mediante escuadra para colgar y fijar plancha a la pared.
Marco con puerta desmontable.

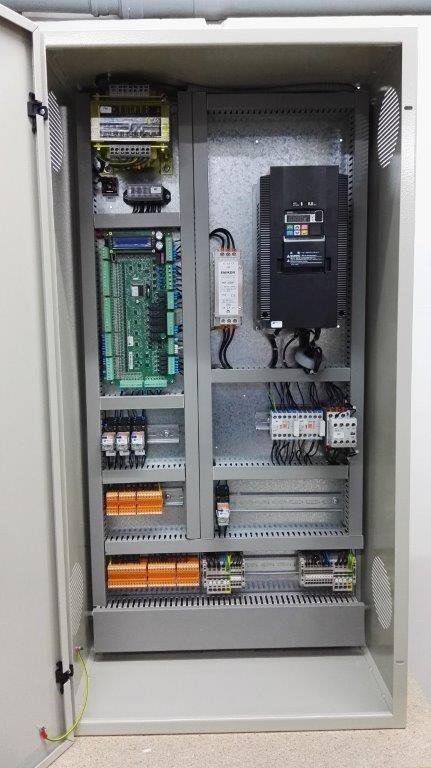

CON CUARTO DE MÁQUINA MOTO-REDUCTOR VVVF LAZO ABIERTO O CERRADO
CARACTERÍSTICAS TÉCNICAS ADICIONALES:
- Lazo abierto: Modelo de variador OMRON por defecto, 230/400V según tensión de la red (Opcional KEB o Zielh Abegg).
- Lazo cerrado: Modelo de variador por defecto con tarjeta de encóder KEB, 230/400V según tensión de la red (Opcional Zielh Abegg).
- Programación del variador según características del motor.
- Rescate manual o automático por descompensación ante fallos del suministro eléctrico con apertura de puertas al llegar a planta.
- Control de freno norma EN81-1 A:3.(Opcional).
- Armario estándar RAL 7032 con dimensiones Alto x Ancho Profundo:1000x500x300mm.
- Canaleta ancha inferior para óptima colocación de cableado.
- Sistema exclusivo de colocación del armario:
- Montaje por una sola persona.
- Fácil fijación mediante escuadra para colgar y fijar plancha a la pared.
- Marco con puerta desmontable.
CON CUARTO DE MÁQUINA GEARLESS (VVVF LAZO CERRADO)
CARACTERÍSTICAS TÉCNICAS ADICIONALES:
- Modelo de variador KEB o Zielh Abegg 230/400V según tensión de la red.
- Programación del variador según características del motor.
- Rescate manual o automático por descompensación ante fallos del suministro eléctrico con apertura de puertas al llegar a planta.
- Control de freno norma EN81-1 A:3.(Opcional).
- Armario estándar RAL 7032 con dimensiones Alto x Ancho Profundo:1000x500x300mm.
- Canaleta ancha inferior para óptima colocación de cableado.
- Sistema exclusivo de colocación del armario:
- Montaje por una sola persona.
- Fácil fijación mediante escuadra para colgar y fijar plancha a la pared.
- Marco con puerta desmontable.
SIN CUARTO DE MÁQUINA GEARLESS (VVVF LAZO CERRADO)
CARACTERÍSTICAS TÉCNICAS ADICIONALES:
- Modelo de variador por defecto con tarjeta de encóder KEB, 230/400V según tensión de la red (Opcional Zielh Abegg).
- Luz de cortesía led de 3mts que ilumina todo el armario (Opcional).
- Protecciones de baja tensión incluidas.
- Programación del variador según características del motor.
- Rescate manual o automático por descompensación ante fallos del suministro eléctrico con apertura de puertas al llegar a planta.
- Control de freno norma EN81-1 A:3.(Opcional).
- Armario estándar RAL 7032 con dimensiones Alto x Ancho Profundo: 2190x400x250mm (Por defecto pegado a puerta superior, Armario INOX Opcional).
- Canaleta ancha lateral e inferior para óptima colocación de cableado.
- OPCIONAL: Armario estrecho RAL 7032 con dimensiones Alto x Ancho Profundo: 2190x220x210/150mm con armario de potencia en hueco 1000x300x300mm (Por defecto pegado a puerta superior, Armario INOX Opcional).
