QUADRES DE MANIOBRES Per unifamiliars i muntacàrregues
Ascensors unifamiliars (Homelift), muntacàrregues, muntaplats i elevadors responent a la normativa Maquinària.
PRESTACIONS I CARACTERÍSTIQUES PRINCIPALS:
Maniobra bitensió: 230 Vac / 400 Vac.Simplex. Universal amb porta de cabina fins a 8 paradas.Selectiva baixada fins a 4 paradas.Universal Home Mort (Sense porta de cabina) fins a 4 paradas.Series de seguretat i contactors silenciosos a 24 Vac.Display Comú positivo.Comunicación Fil a Fil completa.Doble embarcament ALTERNATO O SIMULTANEO (NO SELECTIU). Sortida per porta automàtica monofàsica i 3VF.OP3 per gestió de portes trifásicas.Temporización de llum de cabina de sèrie (configurable en minuts i segons) .Registre de trucades configurable (en selectiva baixada) .Síntesis de veu opcional mitjançant display en cabina.Entrada per fotocèl·lula, complet, excés de càrrega, polsador tancament puertas.Gestión de parades curtes (mínim necessari entre plantes 400 mm) .Interpretació visual de les senyals d'entrada i de sortida a l'quadre mitjançant leds a la placa de control de maniobra.Salida per display programable en binari gray o 1 polo per planta.Salida per polsadors comuna negatiu amb lluminosos a 24Vdc.Salida per senyalització porta oberta, funciona, puja i baixa a 24Vdc.Bloqueo per excessiu temps de recorregut en ràpida i lenta.Sin transformador, funcionament en 24V.
PARAMETRITZACIÓ I VIZUALIZACION:
Consola de programació i display incorporats en targeta de control de l'armario.Ajuste senzill i intuïtiu de paràmetres: temps, configuracions, funcions, etc.Menú multiidiomes en EN, FR, ES, IT.Código d'accés de 9 cifras.Registro de trucades configurable . Regulació per Menú de temps de prioritat en cabina.Una única placa base per a tots els tipus d'Homelifts el que permet reduir el nombre de recambios.Registro de 32 ultimes avaries. Senyalització mitjançant display LCD integrat en placa de control i indicant: codi de la sentència, vista general, data, hora.5 sortides totalment programables i intercanviables si fos necessari.
SELECCIÓ DE BUIT (POSICIONAMENT):
Magnètica (biestables incorporats en els dits magnètics). Regulació per Menú de temps de prioritat en cabina.Una única placa base per a tots els tipus d'Homelift el que permet reduir el nombre de recambios.Registro de 32 ultimes avaries. Senyalització mitjançant display LCD integrat en placa de control i indicant: codi de la sentència, descripción.5 sortides totalment programables i intercanviables si fos necessari.
QUADRES DE MANIOBRA oleodinàmics.
Planxa preparada per anar a Armari amb central. Dimensions: Ample 578mm x Alt 421mm. Armari-Tapa galvanitzat OPCIONAL. Dimensions: Ample 607mm x Alt 426mm x Profund 148mm. Vàlvules en 24Vdc. No requereix vàlvula d'emergència. Rescat automàtic velocitat de ràpida davant fallades de subministrament elèctric. Obertura de porta opcional mitjançant SAI per a operador de portes (no inclosa).
AMB QUART DE MÀQUINA Reductor VVVF Llaç obert Variador Omron
Armari epoxy Ral 7032 Dimensions: Ample 600mm x Alt 600mm x Profund 200 mm. Variador Omron Llaç obert. Programació de l'variador segons característiques de l'motor. Rescat automàtic per descompensació mitjançant control de fre davant fallades de subministrament elèctric. Obertura de porta opcional mitjançant SAI per a operador de portes (no inclosa).
AMB QUART DE MÀQUINA Gearless VVVF Llaç Tancat Variador KEB
Armari epoxy Ral 7032 Dimensions: Ample 600mm x Alt 600mm x Profund 200 mm. Variador Model Keb o LS amb targeta d'encoder. Programació de l'variador segons característiques de l'motor. Rescat automàtic per descompensació mitjançant control de fre davant fallades de subministrament elèctric. Obertura de porta opcional mitjançant SAI per ope-rador de portes (no inclosa).
QUADRES DE MANIOBRA SENSE CAMBRA DE MÀQUINA Reductor VVVF Llaç obert Variador Omron
Armari estàndard RAL 7032 amb dimensions Alt x Ample Profund: 2190x220x210mm (Per defecte enganxat a porta superior, Armari INOX opcional). Proteccions de baixa tensió incloses. Variador Omron Llaç obert. Programació de l'variador segons característiques de l'motor. Rescat automàtic per descompensació mitjançant control de fre davant fallades de subministrament elèctric. Obertura de porta opcional mitjançant SAI per a operador de portes (no inclosa).

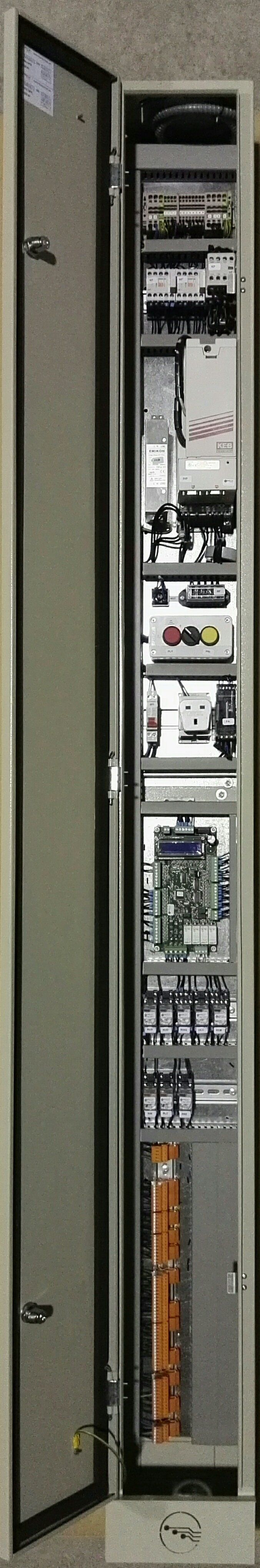

QUADRES DE MANIOBRA SENSE CAMBRA DE MÀQUINA Gearless VVVF Llaç Tancat Variador KEB
Armari estàndard RAL 7032 amb dimensions Alt x Ample Profund: 2190x220x210mm (Per defecte enganxat a porta superior, Armari INOX opcional). Proteccions de baixa tensió incloses. Variador Model Keb o LS amb targeta d'encoder, 230 / 400V segons tensió de la xarxa. Programació de l'variador segons característiques de l'motor. Rescat automàtic per descompensació mitjançant control de fre davant fallades de subministrament elèctric. Obertura de porta opcional mitjançant SAI per a operador de portes (no inclosa).
