QUADRES DE MANIOBRA Per ascensors, munta-lliteres i munta-cotxes
PRESTACIONS I CARACTERÍSTIQUES PRINCIPALS:
Maniobra bitensió: 230 Vac / 400 Vac. Fins a 32 parades. Simplex a quàdruplex. Sèries de seguretat i contactors a 110 Vac. Display Comú negatiu (en estàndard, comú positiu op-cional). Síntesi de veu opcional mitjançant display en cabina. Entrada per fotocèl·lula, complet, excés de càrrega, prem-dor tanqui portes i senyal de bombers en exterior i cabuda-na. Comunicació CAN bus o Fil a Fil a Cabina.Comunicación Fil a Fil a Replà. Selectiva Pujada-Baixada / selectiva Baixada / Universal. Simple i doble embarcament (simultani / alternat / selectiu, per a maniobres amb CANBUS en cabina). Temporització de llum de cabina de sèrie (configurable en minuts i segons). Rellotge en temps real. Interpretació visual de les senyals d'entrada i de sortida a l'quadre mitjançant leds a la placa de control de maniobra. Sortida per display programable en binari gray o 1 polo per planta. Sortida per porta automàtica monofàsica i 3VF. OP3 per gestió de portes trifásicas.Salida per polsadors comuna positiu amb lluminosos a 24Vdc.Salida per senyalització porta oberta, funciona, puja i baixa a 24Vdc.Bloqueo per excessiu temps de recorregut en ràpida i en lenta.Transformador multi-tensió, per a alimentació de fre i lleva multi tensió. Sortides: 50/60/80/110/125/190 / 210V.
PARAMETRITZACIÓ I VIZUALIZACION:
Consola de programació i display incorporats en targeta de control de l'armari. Ajust senzill i intuïtiu de paràmetres: temps, configuracions, funcions, etc. Menú multi idiomes en EN, FR, ES, IT. Codi d'accés de 9 xifres. Registre de trucades configurable.Regulación per Menú de temps de prioritat en cabina. Una única placa base per a tot tipus d'ascensors el que permet reduir el nombre de recambios.Registro de 32 ultimes avaries. Senyalització mitjançant display LCD integrat en placa de control i indicant: codi de la sentència, vista general, data, hora.7 sortides totalment programables i intercanviables si fos necessari.
SELECCIÓ DE BUIT (POSICIONAMENT):
Magnètica (biestables incorporats en els dits magnètics). Selecció òptica (opcional). Selecció amb encóder absolut en buit (opcional).

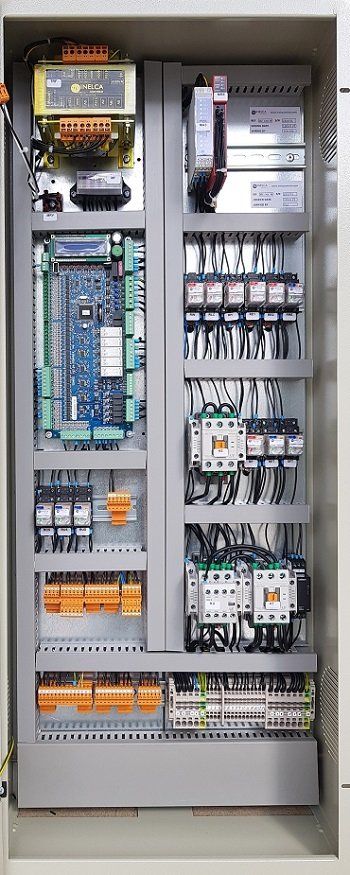

AMB QUART DE MÀQUINA HIDRÀULICS ARRENCADA DIRECTE
CARACTERÍSTIQUES TÈCNIQUES ADDICIONALS: Renivellació amb porta oberta mitjançant mòdul de renivelación.Rescate automàtic velocitat de ràpida davant fallades de subministrament elèctric amb obertura de portes a l'arribar a planta. Control de vàlvules norma EN81-1 A: 3. Armari estàndard RAL 7032 amb dimensions Alt x Ample Profund: 1000x400x180mm. Canaleta ampla inferior per òptima col·locació de cablejat. Sistema exclusiu de col·locació de l'armari: Muntatge per una sola persona. Fàcil fixació mitjançant esquadra per penjar i fixar planxa a la paret. Marc amb porta desmuntable. Soft Stop opcional. Soft Starter opcional (Central amb vàlvula estrella triangle). Variador de freqüència opcional.

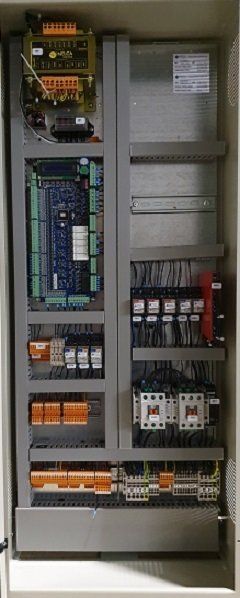

AMB QUART DE MÀQUINA HIDRÀULICS ARRENCADA ESTRELLA TRIANGLE
CARACTERÍSTIQUES TÈCNIQUES ADDICIONALS: • Renivellació amb porta oberta mitjançant mòdul de Renivelació. • Rescat automàtic velocitat de ràpida davant fallades de subministrament elèctric amb obertura de portes a l'arribar a planta. • Control de fre vàlvules EN81-1 A: 3. • Armari estàndard RAL 7032 amb dimensions Alt x Ample Profund: 1000x400x180mm. • Canaleta ampla inferior per òptima col·locació de cablejat. • Sistema exclusiu de col·locació de l'armari: • Muntatge per una sola persona. • Fàcil fixació mitjançant esquadra per penjar i fixar planxa a la paret. • Marc amb porta desmuntable. • Soft Stop opcional. • Variador de freqüència opcional.
AMB QUART DE MÀQUINA MOTO-REDUCTOR 1 I 2 VELOCITATS
CARACTERÍSTIQUES TÈCNIQUES ADDICIONALS: Protecció tèrmica per a motors antics (opcional). Armari estàndard RAL 7032 amb dimensions Alt x Ample Profund: 1000x400x180mm. Canaleta ampla inferior per òptima col·locació de cablejat. Sistema exclusiu de col·locació de l'armari: Muntatge per una sola persona. Fàcil fixació mitjançant esquadra per penjar i fixar planxa a la paret. Marc amb porta desmuntable.

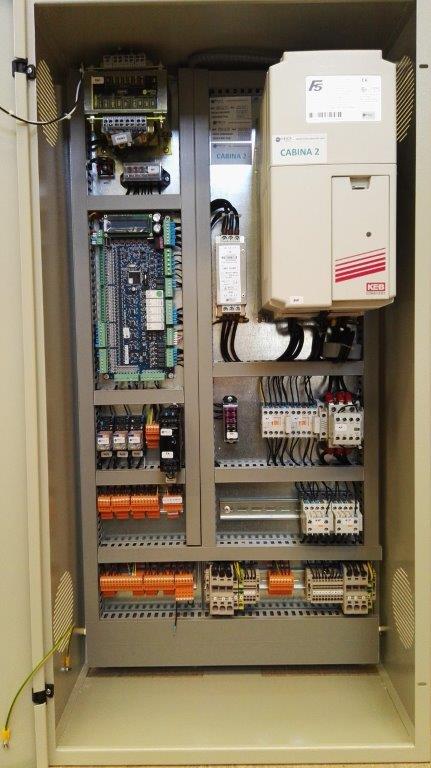

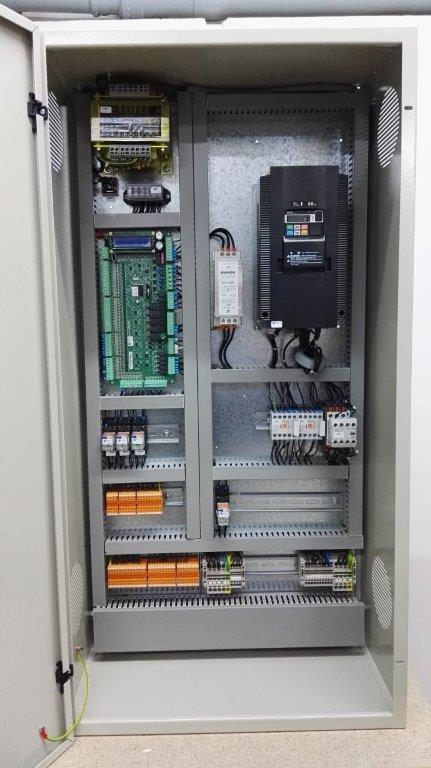

AMB QUART DE MÀQUINA MOTO-REDUCTOR VVVF LLAÇ OBERT O TANCAT
CARACTERÍSTIQUES TÈCNIQUES ADDICIONALS: Llaç obert: Model de variador OMRON per defecte, 230 / 400V segons tensió de la xarxa (opcional KEB o Zielh Abegg) .Lazo tancat: Model de variador per defecte amb targeta de encòder KEB, 230 / 400V segons tensió de la xarxa (opcional Zielh Abegg). Programació de l'variador segons característiques de l'motor. Rescat manual o automàtic per descompensació davant fallades de subministrament elèctric amb obertura de portes a l'arribar a planta. Control de fre norma EN81-1 A: 3. (Opcional). Armari estàndard RAL 7032 amb dimensions Alt x Ample Profund: 1000x500x300mm. Canaleta ampla inferior per òptima col·locació de cablejat. Sistema exclusiu de col·locació de l'armari: Muntatge per una sola persona. Fàcil fixació mitjançant esquadra per penjar i fixar planxa a la paret. Marc amb porta desmuntable.
AMB QUART DE MÀQUINA GEARLESS (VVVF LLAÇ TANCAT)
CARACTERÍSTIQUES TÈCNIQUES ADDICIONALS: Model de variador KEB o Zielh Abegg 230/400 V segons tensió de la xarxa. Programació de l'variador segons característiques de l'motor. Rescat manual o automàtic per descompensació davant fallades de subministrament elèctric amb obertura de portes a l'arribar a planta. Control de fre norma EN81-1 A: 3. (Opcional). Armari estàndard RAL 7032 amb dimensions Alt x Ample Profund: 1000x500x300mm. Canaleta ampla inferior per òptima col·locació de cablejat. Sistema exclusiu de col·locació de l'armari: Muntatge per una sola persona. Fàcil fixació mitjançant esquadra per penjar i fixar planxa a la paret. Marc amb porta desmuntable.

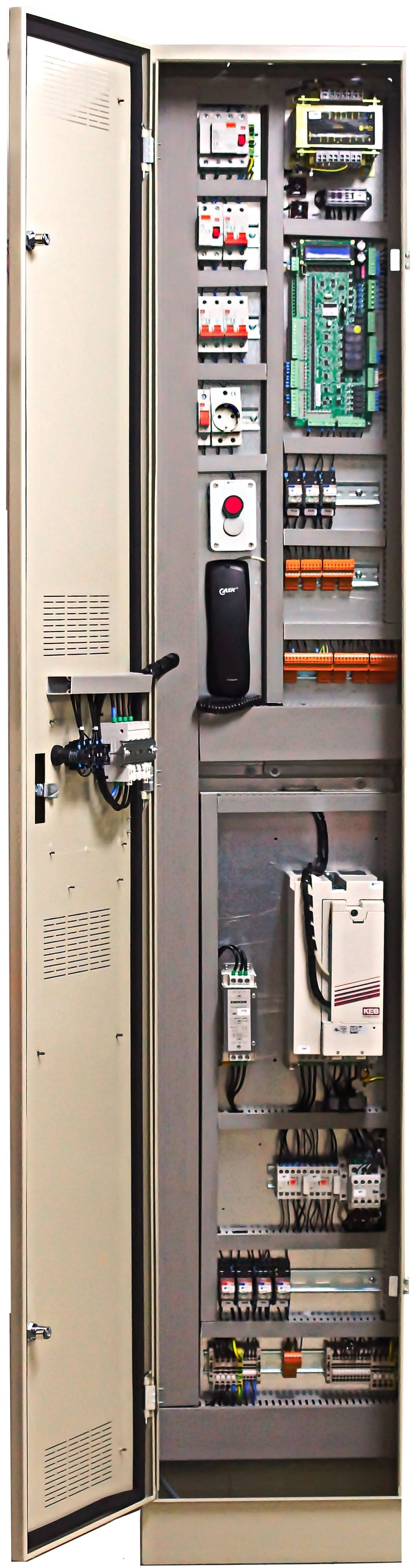

SENSE QUART DE MÀQUINA GEARLESS (VVVF LLAÇ TANCAT)
CARACTERÍSTIQUES TÈCNIQUES ADDICIONALS: Model de variador per defecte amb targeta de encòder KEB, 230 / 400V segons tensió de la xarxa (opcional Zielh Abegg). Llum de cortesia led d'3mts que il·lumina tot l'armari (opcional). Proteccions de baixa tensió incloses. Programació de l'variador segons característiques de l'motor. Rescat manual o automàtic per descompensació davant fallades de subministrament elèctric amb obertura de portes a l'arribar a planta. Control de fre norma EN81-1 A: 3. (Opcional). Armari estàndard RAL 7032 amb dimensions Alt x Ample Profund: 2190x400x250mm (Per defecte enganxat a porta superior, Armari INOX opcional). Canaleta ampla lateral i inferior per a òptima col·locació de cablejat. OPCIONAL: Armari estret RAL 7032 amb dimensions Alt x Ample Profund: 2190x220x210 / 150mm amb armari de potència en buit 1000x300x300mm (Per defecte enganxat a porta superior, Armari INOX opcional).
